Alfa Laval - Unique Mixproof UltraPure

Unique Mixproof UltraPure

Alfa Laval Unique Mixproof UltraPure is designed to suit the needs of the Pharmaceutical and Biotech industries. It enables the simultaneous flow of two different fluids without the risk of cross-contamination. Modular in design, they ensure maximum uptime for continuous, high-purity processes.

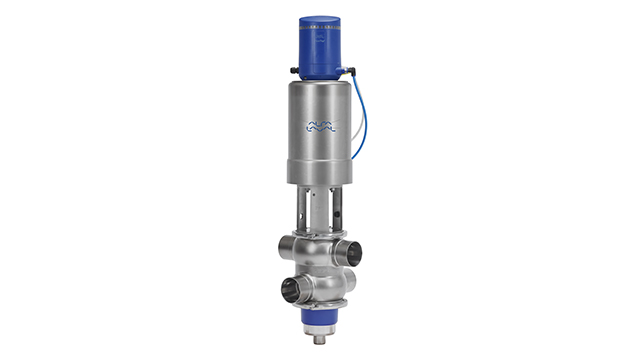

640x360 Unique Mixproof UltraPure with ThinkTop V70

The high-purity, double seat valve for continuous processes

  • Non-spilling solution
  • Easy to clean and maintain
  • Modular design enables easy configuration
  • Easy to upgrade
  • Full component traceability

The Alfa Laval Unique Mixproof UltraPure provides a higher degree of plant flexibility resulting in optimized plant efficiency without compromising product safety.

Exceptional high-purity design

This advanced double block-and-bleed valve provides long-lasting, spillage-free operation for continuous processes in the pharmaceutical, biotech, personal care and other hygienic industries. This minimizes the risk of product contamination and ensures maximum uptime as well as safe and hygienic operation.

Easy to clean and maintain

Maintenance and cleaning is quick and easy due to a top-loaded design, no adjustable components, maintenance-friendly actuator and built-in leakage detection on all seals. Like all Unique mixproof valves, the Alfa Laval Unique Mixproof UltraPure meets stringent hygienic standards.

Easy to configure and upgrade

Optimize your hygienic process by customizing the Unique Mixproof UltraPure to suit your needs. Its modular design also makes it easy to upgrade the double seat valve whenever your process needs change while ensuring efficient, hygienic and continuous production.

Full and documented traceability

Unique Mixproof UltraPure valves come with Alfa Laval Q-doc, a comprehensive documentation package for UltraPure equipment. It ensures full traceability of all product contact parts. Based on Good Documentation Practice (GDP), Q-doc documents every aspect from raw material to delivered equipment.

Як це працює

.

Будівництво

Унікальна змішувальна концепція клапанів базується на ряді базових компонентів, включаючи корпус клапана, пробку клапана, привід та варіанти очищення та аксесуари, що підтримують широкий спектр застосувань. Використовуючи ці компоненти, ви можете побудувати унікальний змішувальний клапан відповідно до ваших точних вимог до процесу.

Для полегшення технічного обслуговування Унікальний змішувальний клапан також має отвори для виявлення витоків, які забезпечують попереднє сповіщення про знос або пошкодження статичних ущільнювальних кілець. Оператори можуть візуально оглянути клапан в будь-який час, не розбираючи його.

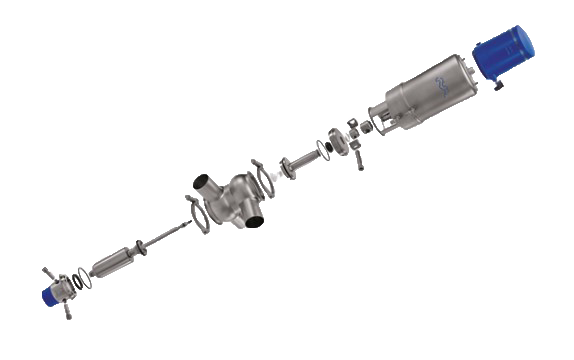

Unique Mixproof exploded view w ThinkTop V70.png

Принцип дії

Змішаний клапан Alfa Laval Unique - це нормально закритий (NC) клапан, який управляється з віддаленого місця за допомогою стисненого повітря.

Для розділення двох рідин клапан має два незалежні ущільнювальні пробки. Простір між двома ущільненнями утворює атмосферну камеру витоку. У рідкісних випадках випадкової витоку продукту продукт потрапляє в камеру витоку і виводиться через вихідний отвір витоку.

Коли клапан відкритий, камера витоку закрита. Потім продукт може перетікати з однієї лінії на іншу без розливу. Клапан можна легко очистити та захистити від впливу гідроудару відповідно до конкретних вимог процесу та конфігурації клапана. (Під час роботи клапана не відбувається розливу продукту).

Unique Mixproof valve HIW H316xH562

Options

    • 3-A version available upon request
    • Product wetted seals HNBR, NBR, EPDM or FPM
    • Male parts or clamp liners in accordance with required standard
    • Control and indication: ThinkTop or ThinkTop Basic
    • Side indication for detection of upper seat lift



.

360° Service and maintenance videos

Alfa Laval Унікальні змішувальні клапани - замінюють осьове ущільнення

Alfa Laval Унікальні змішувальні клапани - замінюють радіальне ущільнення

Alfa Laval Унікальні змішувальні клапани - замінюють змочені продуктом ущільнювачі
