Alfa Laval - AXP

AXP

Теплообмінники Альфа Лаваль серії AXP розроблені для систем кондиціонування повітря, холодильних систем на CO₂ та для інших холодильних систем, у яких створюється надзвичайно високий робочий тиск. Максимальний робочий тиск – 167 бар.

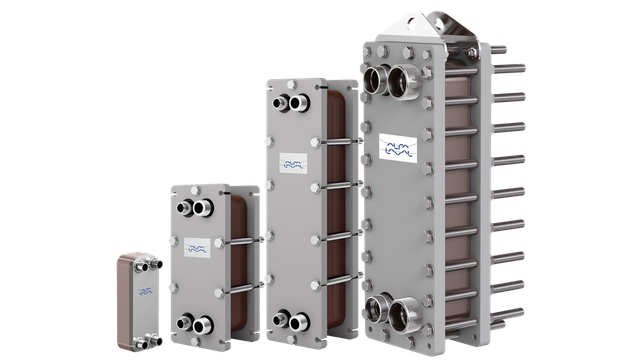

heat transfer brazed plate heat exchangers axp 640x360

Модельный ряд

AXP10 AXP14 AXP27 AXP52 AXP112

Діапазон продуктивності - від 2 до 300 кВт. Максимальний тиск для PED 167 бар при 90°C (максимальний тиск для UL 2233 psi при 400оF). Моделі теплообмінників Альфа Лаваль серії екстремального тиску AXP підходять для роботи в системах: рекуперації тепла, охолодження газу, конденсації, переохолодження і нагріву газу.

Область застосування

  • Теплові насоси на CO₂ для нагріву води
  • Холодильні установки на CO₂ для продуктових супермаркетів
  • Промислові системи кондиціювання повітря

Моделі теплообмінників Альфа Лаваль серії AXP спеціально розроблені для роботи з холодоагентами R744 / CO₂ в докритичних та транскритичних застосуваннях, хоча їх можна використовувати і з іншими теплоносіями в умовах високого робочого тиску.

Конструктивні особливості та переваги

  • Компактна і міцна конструкція незмінно високої якості; простота монтажу
  • Стійкість до впливу високого тиску до 167 бар і 2233 psi
  • Широкий діапазон моделей, розрахованих на роботу при підвищеному тиску, з холодопродуктивністю від 2 до 300 кВт
  • Економічність: в порівнянні з кожухотрубні теплообмінниками, паяні пластинчасті теплообмінники, завдяки своїй компактності, займають набагато менше місця
  • Швидка реакція на зміни температури завдяки малому внутрішньому об'єму і меншої кількості холодоагенту
  • Оптимізована конструкція паяного пластинчастого теплообмінника під будь-яке призначення з урахуванням технічних умов замовника
  • Виконання відповідно до основних нормативів для обладнання, що працює під високим тиском
  • Все паяні пластинчасті теплообмінники перед поставкою замовнику проходять опресовування і перевірку герметичності, що гарантує найвищу якість продукції.
.

Як це працює

Матеріал

У паяних пластинчастих теплообмінниках поверхня теплообміну формується з тонких гофрованих пластин з нержавіючої сталі марки AISI 316, послідовно встановлених одна за одною. Між пластинами утворюються канали для робочих середовищ, герметизовані по краях пластин мідної пайкою. Завдяки такій конструкції паяний пластинчастий теплообмінник - на відміну від традиційних - складається тільки з поверхонь, які беруть активну участь в теплообміні: в результаті загальна ефективність теплопередачі у нього набагато вище.

Конструкція

Канали для протікання робочих середовищ, що утворюються між пластинами і кутовими портами, розташовуються таким чином, що рух робочих середовищ по сусідніх каналах відбувається за принципом протитечії, що забезпечує найбільшу ефективність процесу теплообміну.

Точки дотику пластин також скріплюються пайкою, що дає підвищену стійкість до впливу високиого тиску і температури. Перепади тиску і температури створюють внутрішнє напруження в матеріалах, тому при розробці теплообмінника дослідні підрозділи Альфа Лаваль приділили особливу увагу вивченню особливостей цього явища, щоб забезпечити високу стійкість конструкції і тривалий термін служби.
