Type 1

Виняткова компактність та ефект самоочищення роблять спіральні теплообмінники багатоцільовим рішенням навіть за умови експлуатації під високим тиском із необхідністю забезпечення високої продуктивності. Завдяки ефекту самоочищення ці теплообмінники є оптимальним варіантом для тих випадків, коли забруднюючими є одне або обидва середовища.

Alfa Laval welded spiral heat exchanger

Максимальна ефективність рекуперації тепла у протитоці

Завдяки наявності ефекту самоочищення, спіральний теплообмінник Альфа Лаваль типу 1 чудово підходить для застосування, коли забруднюючими є одна або обидві робочі середовища. Оскільки середовище безперервно проходить по одному каналу, його тиск впливає на утворення будь-яких відкладень, «штовхаючи» їх по каналу та виводячи через протилежний патрубок. Спіральний теплообмінник Альфа Лаваль типу 1 може застосовуватися як конденсатор, наприклад, коли використання охолоджуючого середовища спричиняє появу суттєвих забруднень, або коли потрібно працювати з дуже малою різницею показників температури (оскільки конфігурація з використанням зустрічного потоку з точки зору теплопередачі є найефективнішою).

Компактність конструкції спірального теплообмінника Альфа Лаваль типу 1 часто дає змогу замінити кілька великих кожухотрубних апаратів одним спіральним, забезпечуючи суттєві інфраструктурні переваги на додаток до зниження обсягу робіт із технічного обслуговування та очищення. Коли потрібно очистити спіральний теплообмінник, спочатку з нього знімають кришки, а далі процес чищення здійснюється за допомогою гідроструменевої установки.

Сфера застосування

  • Рідини, що викликають забрудненню каналів: речовини із вмістом твердих частинок, волокна, суспензії, пульпи та шлам
  • Теплообмін типу «рідина-рідина»: попереднє розігрівання, нагрівання, охолодження, проміжне нагрівання та рекуперація тепла

Основні переваги

  • Здатність задовольнити потреби будь-якого замовника.
  • Ефект самоочищення, що зменшує експлуатаційні видатки.
  • Низький рівень витрат на технічне обслуговування завдяки забезпеченню простого доступу до елементів обладнання.
  • Високий коефіцієнт теплопередавання (вище, ніж у кожухотрубних теплообмінників).
  • Унікальна здатність працювати з двома середовищами, дуже схильними до утворення відкладень.
  • На кожному апараті передбачений повноцінний дренаж.
  • На конденсаторах практично відсутнє падіння тиску на стороні подавання пари.
  • Монтаж конденсаторів у колону, який знижує вартість монтажу.
  • Досвід проектування, набутий упродовж 40 років виробничої діяльності.

Як це працює

Робочі режими теплообміну, у яких використовуються переваги спіральних теплообмінників:

  • Нагрівання типу «рідина-рідина», охолодження або рекуперація тепла, коли поява забруднення може бути викликана використанням у системі однією або обох середовищ
  • Конструкція, форма та розмір спіральних каналів можна адаптувати під потреби замовника в такий спосіб, щоб апарат ідеально відповідав вимогам, пов'язаним із використанням широкого спектра технологічних середовищ, теплових навантажень і варіантів промислового застосування.

Знижена вартість монтажу

Для проведення монтажу та забезпечення доступу під час обслуговування спіральних теплообмінників потрібне невелике місце — це сприяє зменшенню витрат на монтажні роботи, якщо порівнювати з іншими теплообмінниками.

Оптимальне надійне рішення

Спіральний теплообмінник  - це універсальний апам агрегатом. Велика кількість робочих завдань, що виконуються за допомогою теплообмінників, вимагають виділення одного каналу для кожної рідини, і це може надавати певну перевагу.

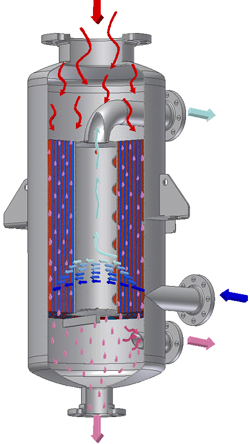

Alfa Laval welded spiral heat exchanger flow exploded view
