DuraCirc Aseptic

Асептичні насоси Alfa Laval DuraCirc® - це роторно-поршневі насоси для асептичних середовищ. Вони забезпечують ідеальний баланс міцності, надійності, високої продуктивності і неперевершених гігієнічних характеристик. Асептичні насоси DuraCirc® працюють з широким діапазоном значень продуктивності і тиску, а також зручні в обслуговуванні. Вони забезпечують безперебійну роботу вашої технологічної лінії.

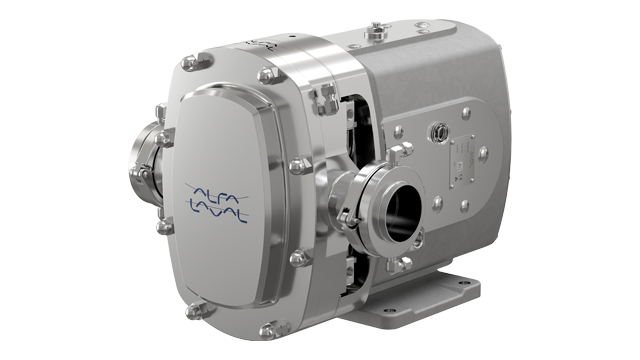

DuraCirc Aseptic Version Pump Angle 640x360

Висока продуктивність, чудові гігієнічні характеристики і зручне обслуговування

  • Висока продуктивність насосів забезпечує їх економічну ефективність і високу якість продукції
  • Конструкція, що відповідає вимогам світових стандартів в області гігієни, включаючи вимоги EHEDG та 3-A
  • Надійна і довговічна робота завдяки зносостійкій, міцнії та посиленій конструкції з нержавіючої сталі
  • Зручне обслуговування і ремонт завдяки взаємозамінним запасних частин
  • По-справжньому асептичні з можливістю створення парового бар'єра на всіх поверхнях між середовищем продукту і зовнішньою атмосферою

Продуктивність насоса, гігієнічна конструкція і зручне обслуговування дуже важливі для гігієнічних процесів. Асептичні роторно-поршневі насоси Alfa Laval DuraCirc® - це висока продуктивність, відповідність вимогам EHEDG та 3-A, а також оперативне і просте обслуговування. Асептичні насоси DuraCirc® призначені для застосування в асептичних процесах в молочній, харчовій промисловості і виробництві продуктів і напоїв, в першу чергу для упаковки продукції з тривалим терміном зберігання.

Ми пропонуємо п'ять моделей економічних насосів з продуктивністю до 103 м3 / год (453 галонів в хвилину) і тиском до 25 бар (363 фунтів на кв. дюйм).

Зручні функції такі, як одинарне торцеве ущільнення насоса з фронтальним монтажем, використання універсального довговічного масляного змащення і зовнішні регулювальні прокладки спрощують обслуговування і скорочують його тривалість.


Довговічні, надійні і ефективні насоси підвищують продуктивність



Висока продуктивність

Асептичні насоси DuraCirc® з малим зазором головки забезпечують максимальну продуктивність і збільшують вихід готової продукції. П'ять моделей охоплюють широкий діапазон продуктивності з витратою до 103 м3 / год (453 галонів в хвилину) і робочим тиском до 25 бар (363 фунтів на квадратний дюйм). Це дозволяє підібрати насос оптимальний за розміром, знизити капітальні витрати і підвищити гнучкість технологічного процесу.

Особливості асептичних насосів DuraCirc® з міцною і надійною конструкцією:

  • Удосконалена форма патрубка і головки насоса, що забезпечує низькі значення характеристики NPSHr. Значно скорочує ризик кавітації, підтримує цілісність насоса і середовища, а також підвищує гнучкість технологічного процесу в складних умовах.
  • Довговічна, посилена конструкція підшипників, що підтримують жорсткі вали: підшипники розташовуються в міцному корпусі з нержавіючої сталі, що скорочує переміщення вала і дозволяє зменшити зазори головки насоса. Така конструкція мінімізує контакт головки насоса і забезпечує безперебійну роботу.
  • Модульна конструкція ущільнення, яка спрощує його заміну без необхідності повторної обробки або додаткового промивання корпусів в разі зміни технологічного процесу
  • Додатковий модернізований патрубок DuraCirc® Uni-Fit, який дозволяє просто і оперативно заміняти існуючі роторно-поршневі насоси виробництва Alfa Laval і інших компаній без необхідності змінювати трубопроводи в існуючих технологічних системах.



Повністю відповідають галузевим вимогам до гігієни і забезпечують безперервність ваших технологічних процесів і
високу якість продукції.



Неперевершені гігієнічні характеристики

Асептичні насоси DuraCirc® з нержавіючої сталі мають сертифікат відповідності світовим стандартам в області гігієни, включаючи EHEDG та 3-A. На відміну від багатьох інших брендів роторно-поршневих насосів, насоси DuraCirc® Aseptic забезпечують просте очищення і високу продуктивність.

Функції, що знижують ризик забруднення, включають:

  • Профільовані еластомери відповідають вимогам Управління по контролю за продуктами і ліками (FDA), мають певний ступінь стиснення і виключають наявність тріщин і мертвих зон.
  • Міцний корпус редуктора з оптимально розташованими посиленими підшипниками, що підтримують вали великого діаметру, мінімізує зачіпання головки насоса і знижує ризик забруднення середовища.
  • Конструкція з нержавіючої сталі, придатна для гігієнічної мийки, забезпечує чистоту середовища.
  • Довговічне змащення редуктора відповідає вимогам FDA.
  • Можливість установки парового бар'єру на всіх поверхнях розділу середовищ і атмосфери, включаючи передню кришку, патрубки і механічні ущільнення.


Інноваційні конструктивні особливості прискорюють і спрощують процес обслуговування, а також збільшують час безвідмовної роботи вашого обладнання.



Зручне обслуговування

Інноваційні конструктивні особливості асептичних насосів DuraCirc® збільшують час безвідмовної роботи, прискорюють і спрощують обслуговування. Виконуйте стандартні процедури з технічного обслуговування швидко і просто без демонтажу редуктора, переробки компонентів і складного монтажу насоса.

Особливості:

  • Фронтальний монтаж одинарного торцевого ущільнення насоса дозволяє оперативно замінити ущільнення на місці без необхідності знімати насос з технологічної лінії.
  • Швидка і зручна заміна роторів і їх корпусів в разі їх несправності.
  • Зручний доступ до зовнішніх регулювальних ущільнень зовні корпусу ротора, а не всередині редуктора.
  • Повністю взаємозамінні запасні частини.
  • Довговічні підшипники, які забезпечують десятки тисяч годин роботи.
  • Універсальне довговічне мастило для редукторів, схвалене Управлінням з контролю за продуктами і ліками США, зі збільшеним інтервалом заміни до 3000 годин.

. .

Зручний моніторинг технічного стану насосів, що відповідають гігієнічним вимогам

Моніторинг технічного стану Alfa Laval CM контролює робочий стан обертового обладнання, наприклад насосів.

Alfa Laval CM Connect  vignette 640x360

Як це працює

.

Асептичні насоси DuraCirc® оснащені двома роторами, розміщеними в насосній камері, в так званому корпусі ротора. При цьому кожен ротор розташований на валу, жорстко утримуваного всередині корпусу редуктора. Синхронізація обох роторів здійснюється за допомогою розподільних шестерень в корпусі редуктора, які разом з регулювальними прокладками запобігають дотик роторів або корпусів роторів. Привід ротора або вала приводиться в рух електродвигуном редуктора.

Через тісного внутрішнього робочого зазору всередині насосної камери обертання роторів безперервно створює частковий вакуум у всмоктуючому отворі насоса, коли ротори расцепляются. Це призводить до локального падіння тиску, що дозволяє рідині потрапляти в насос. Потім рідина переміщається по каналу за допомогою лопат роторів, а тиск, що створюється при повторному зачепленні лопатей роторів, витісняє рідину з випускного патрубка насоса.



DuraCirc Pump Exploded Cut away 640x360
